ماشین سنگ زنی استوانه ای
به عبارت ساده تر، اصل کار یک آسیاب استوانه ای شبیه به چرخش دایره های بیرونی بر روی یک ماشین تراش است. تفاوت این است که ماشین تراش از یک ابزار تراش برای برش استفاده می کند، در حالی که یک ماشین تراش استوانه ای از یک چرخ سنگ زنی با سرعت بالا برای سنگ زنی استفاده می کند که دقت ماشینکاری بسیار بالاتری را نسبت به ماشین های تراش معمولی ارائه می دهد.

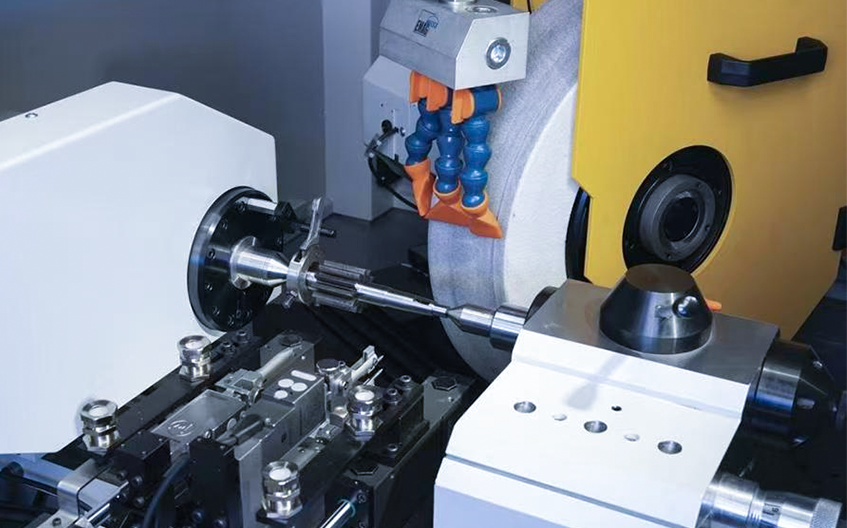

اصل کار

  • هدستاک قطعه کار را به سمت چرخش با سرعت ثابت هدایت می کند.
  • چرخ سنگ زنی با سرعت بالا کار می کند تا برش ریز خرد را روی سطح قطعه کار انجام دهد.
  • میز کار قطعه کار را به سمت عقب و جلو حرکت می دهد تا تمام دایره بیرونی آسیاب شود.

آسیاب استوانه ای ساده: قطعه کار توسط مراکز پشتیبانی می شود، میز کار متقابل می شود، چرخ سنگ زنی به صورت عرضی تغذیه می شود. مناسب برای قطعات شفت عمومی مانند شفت موتور و شفت انتقال.
آسیاب استوانه ای جهانی: مجهز به مکانیزم سنگ زنی داخلی، قادر به ماشینکاری قطعات کار مخروطی. برای شفت هایی که نیاز به ماشینکاری دایره ای داخلی و خارجی و شفت های مخروطی دارند اعمال می شود.
آسیاب استوانه ای CNC: توسط یک سیستم CNC کنترل می شود، از اتصال چند محوره، پانسمان چرخ اتوماتیک و جبران دقیق پشتیبانی می کند. ایده آل برای شفت های با دقت بالا و شکل خاص و تولید انبوه شفت های استاندارد.
آسیاب صورت و استوانه ای: دایره بیرونی و قسمت انتهایی قطعه کار را به طور همزمان آسیاب می کند. برای شفت های پله، شفت چرخ دنده و سایر قسمت هایی که نیاز به عمودی بین وجه انتهایی و دایره بیرونی دارند استفاده می شود.
مزایای اصلی: مزایای کلیدی
  • 01

    دقت ماشینکاری فوق العاده بالا برای الزامات دقت بالا



    آسیاب های استوانه ای تجهیزات پردازشی با دقت بالا برای قطعات شفت هستند که قادر به ماشینکاری ریز در سطح میکرون هستند. گردی آن به 0.001 میلی متر می رسد، تحمل ابعادی در ± 0.002 میلی متر کنترل می شود، و زبری سطح می تواند به سطح آینه Ra 0.02μm برسد. این برای ماشینکاری قطعات با دقت بالا مانند دوک های دقیق، پیچ های سربی و قطعات هوافضا ایده آل است.
  • 02

    سازگاری قوی برای قطعات کار متنوع

    این دستگاه دارای طیف گسترده ای از پردازش است. با روش‌های مختلف عملیات و وسایل خاص، می‌تواند شفت‌های پلکانی، قطعات مخروطی، شفت‌های غیرعادی و وجوه انتهایی قطعه کار را پردازش کند. آسیاب‌های استوانه‌ای جهانی نیز برای سنگ‌زنی سوراخ داخلی موجود است که به راحتی نیازهای پردازشی قطعات مختلف شفت با شکل خاص را برآورده می‌کند.
  • 03

    داده موقعیت یابی پایدار با تمرکز برتر



    با اتخاذ موقعیت نوک سوراخ مرکزی، به طور موثری تمرکز بین دایره بیرونی قطعه کار و سوراخ های مرکزی را تضمین می کند. داده موقعیت‌یابی یکپارچه پس از بستن مکرر بدون تغییر باقی می‌ماند، که مناسب ماشین‌کاری پیوسته چند فرآیندی است. این مزیت موقعیت یابی را نمی توان با آسیاب های بدون مرکز مطابقت داد.
  • 04

    ارتقای هوشمند CNC ظرفیت پردازش را تا حد زیادی افزایش می دهد

    آسیاب‌های استوانه‌ای CNC از نظر عملکرد کاملاً ارتقا یافته‌اند. آنها متوجه سنگ زنی بعدی پروفیل های پیچیده مانند میل بادامک و میل لنگ هستند و از پانسمان چرخ اتوماتیک و جبران سایش پشتیبانی می کنند. انواع قطعه کار را می توان با تغییر برنامه ها به سرعت تغییر داد و کاملاً متناسب با تولید انبوه انعطاف پذیر است.
انتخاب و برنامه های کاربردی: آیا برای شما مناسب است؟

قطعات ماشینکاری معمولی توسط صنعت

ماشین آلات دقیق: دوک های ماشین ابزار، پیچ های توپ، راهنماهای خطی
خودروسازی: میل لنگ، میل بادامک، شفت گیربکس، شفت دنده
هوافضا: اجزای ارابه فرود، محورهای محرک موتور، بوش های با دقت بالا
صنعت قالب: هسته های قالب، پین های اجکتور، پین های راهنما
هیدرولیک و پنوماتیک: میله های پیستون، قرقره های سوپاپ هیدرولیک


نقاط اصلی برای انتخاب آسیاب

1. انتخاب بر اساس شکل قطعه کار

قطعات کار با پله‌ها، مخروطی‌ها و ملزومات سنگ‌زنی سطح انتهایی: آسیاب‌های استوانه‌ای را انتخاب کنید
شفت‌های ساده و ساده بدون سوراخ‌های مرکزی: برای کارایی بالاتر، آسیاب‌های بدون مرکز را در اولویت قرار دهید


2. انتخاب با ماشینکاری دقیق

نیاز به دقت بالا: گردی ＜ 0.002mm، زبری سطح Ra ＜ 0.2μm، استفاده از آسیاب های استوانه ای دقیق
نیاز کلی دقت: آسیاب های استوانه ای معمولی کافی هستند


3. انتخاب توسط دسته تولید

تک تکه، دسته کوچک و تولید متنوع: آسیاب های استوانه ای دستی / CNC قابل اجرا هستند.
تولید استاندارد انبوه: آسیاب های بدون مرکز یا آسیاب های استوانه ای خاص را ترجیح دهید

4. انتخاب با عملکرد سنگ زنی

به آسیاب استوانه ای خارجی و داخلی نیاز دارید: آسیاب های استوانه ای جهانی را انتخاب کنید
فقط آسیاب استوانه ای خارجی مورد نیاز است: از آسیاب های استوانه ای معمولی استفاده کنید
