ماشین سنگ زنی بدون مرکز

ماشین سنگ زنی بدون مرکز ماشین ابزاری است که به طور خاص برای سنگ زنی استوانه ای با دقت بالا، با راندمان بالا و حجم بالا قطر خارجی قطعات گرد طراحی شده است.

بزرگترین تفاوت بین یک آسیاب بدون مرکز و یک آسیاب استوانه ای معمولی در این است: قطعه کار توسط مرکزها نگه داشته یا بسته نمی شود. در عوض، بین یک چرخ سنگ زنی و یک چرخ تنظیم قرار می گیرد و در هنگام سنگ زنی توسط سطح بیرونی خود قرار می گیرد.

مفهوم اصلی: "بی مرکز" به چه معناست؟
نام "بدون مرکز" به این واقعیت اشاره دارد که قطعه کار نیازی به قرار گرفتن در خط مرکزی محور خود (یعنی سوراخ های مرکزی) ندارد.

آسیاب استوانه ای معمولی: قطعه کار توسط مراکزی در دو انتها پشتیبانی و هدایت می شود. دقت ماشینکاری به شدت به دقت سوراخ های مرکزی بستگی دارد.

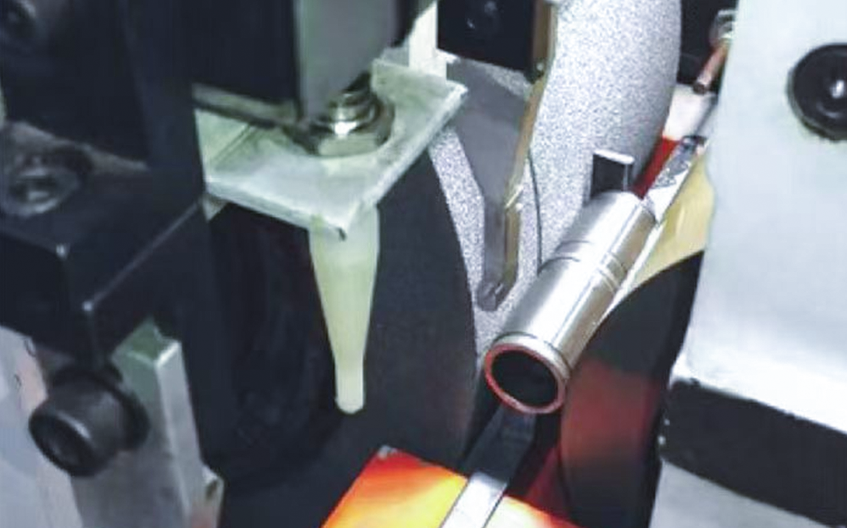

آسیاب بدون مرکز: قطعه کار توسط مراکز ثابت نمی شود. در عوض، "آزادانه" بین چرخ سنگ زنی و چرخ تنظیم قرار می گیرد. از پایین توسط یک تیغه پشتی کار پشتیبانی می شود که توسط چرخ تنظیم کننده به صورت چرخشی هدایت می شود و برش واقعی توسط چرخ سنگ زنی انجام می شود.

مزایای اصلی: مزایای کلیدی
  • 01

    بدون نیاز به گیره برای راندمان فوق العاده بالا

    قطعات کار به طور مداوم از ناحیه سنگ زنی به روشی از طریق تغذیه عبور می کنند. این باعث صرفه جویی در زمان صرف شده برای بستن مکرر و تراز مورد نیاز ماشین های معمولی می شود و زمان کمکی را به حداقل می رساند و راندمان تولید را افزایش می دهد.

  • 02

    استحکام فوق العاده، ایده آل برای شفت های باریک

    قطعات کار به طور کامل توسط صفحات نگهدارنده و چرخ‌های راهنما پشتیبانی می‌شوند و از مشکلات خمشی رایج در آسیاب مرکزی سنتی جلوگیری می‌کنند. این کاملا برای سنگ زنی شفت های باریک، شفت های کوتاه بدون سوراخ مرکزی، پین های پیستون و سایر قطعات مشابه مناسب است.

  • 03

    دقت پایدار و اتوماسیون آسان

    قطعات کار توسط دایره بیرونی خود بدون خطای گیره قرار می گیرند. دقت گردی به طور کلی به 2μm می رسد و مدل های با دقت بالا به 0.5μm می رسند. تحمل ابعادی را می توان در 4μm کنترل کرد، تا 2μm برای نسخه های برتر. می توان آن را به راحتی به سیستم های بارگیری و تخلیه خودکار مجهز کرد تا تولید کاملاً خودکار را تحقق بخشد.

  • 04

    ایده آل برای تولید انبوه

    پس از تنظیم پارامترها، تولید مداوم پایدار را می توان برای مدت طولانی حفظ کرد. آسیاب های بدون مرکز تجهیزات ارجح برای تولید انبوه قطعات استوانه ای در صنایع بلبرینگ، خودروسازی، الکترونیک و سایر صنایع هستند.

انتخاب و برنامه های کاربردی: آیا برای شما مناسب است؟
قطعات معمولی: اجزای استوانه ای مانند سوزن/غلتک های بلبرینگ دقیق، پین های پیستون، میل سوپاپ، انژکتورهای سوخت، میله های سرامیکی، شفت چاپگر و میله های پیستون کمک فنر.

سناریوهای کاربردی: سنگ زنی با قطر بیرونی استوانه ای با حجم بالا و دقت بالا.
