فرز و تراش CNC

مرکز چرخش آسیاب CNC (همچنین به عنوان آسیاب چرخشی یا مرکز تراش چند کاره نیز شناخته می شود) را می توان به عنوان ماشینی درک کرد که قابلیت های اصلی تراش CNC و مرکز ماشینکاری CNC را در یک پلت فرم واحد ترکیب می کند.

به زبان ساده، این یک "تراش" است که می تواند "آسیاب" را نیز انجام دهد. هم توانایی یک ماشین تراش برای چرخاندن قطعه کار برای عملیات تراشکاری و هم توانایی یک مرکز ماشینکاری برای انجام فرز، سوراخ کاری، ضربه زدن و سایر عملیات با استفاده از ابزار زنده و عملکرد چرخش محور B را دارد.

مفهوم اصلی: 1 1 > 2

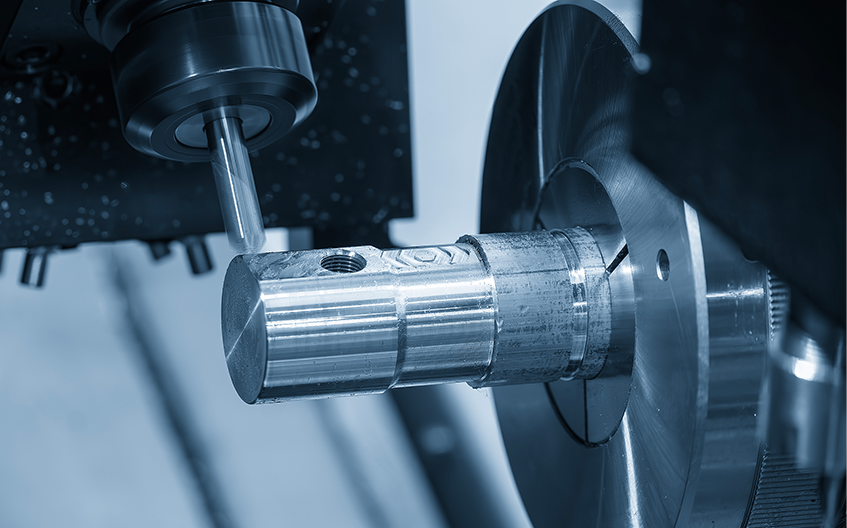

برای ماشینکاری یک قطعه پیچیده (به عنوان مثال، یک شفت با سوراخ متقاطع) با استفاده از روش‌های مرسوم، معمولاً نیاز دارید:

ابتدا قطر بیرونی و سوراخ داخلی را روی ماشین تراش ماشین کنید.

سپس قطعه را به مرکز ماشینکاری منتقل کنید، آن را در یک گیره یا فیکسچر سفارشی ببندید، آن را نشان دهید و سپس سوراخ و شکاف جانبی را ماشین کنید.

کل این فرآیند نیاز به دو راه اندازی جداگانه دارد که خطاهای موقعیت یابی را معرفی می کند و کارایی را کاهش می دهد.

مرکز Mill-Turn به طور خاص برای حل این مشکل توسعه یافته است. با ادغام فرآیندهای تراشکاری و فرز در یک ماشین، "یک راه اندازی، ماشینکاری کامل" را امکان پذیر می کند.

مزایای اصلی: مزایای کلیدی
  • 01

    دقت "مطلق": خطاهای انباشته را از بین می برد

    این اساسی ترین ارزش آن است. قطعه فقط یک بار از انبار خام تا محصول نهایی گیره می شود. این عدم تطابق داده های ناشی از تنظیمات متعدد را از بین می برد. هم‌مرکز بودن، عمود بودن و دقت موقعیت همگی به بالاترین سطوحی می‌رسند که ماشین قادر به انجام آن است.

  • 02

    راندمان "بسیار": به طور چشمگیری زمان تولید را کوتاه می کند

    کاهش زمان کمکی: زمان صرف شده برای انتقال، بستن مجدد و نشان دادن قطعات بین ماشین ها را حذف می کند. ماشینکاری همزمان با سرعت بالا: مراکز مدرن Mill-Turn اغلب با دوک های دوک (اصلی و فرعی) و برجک های دوگانه مجهز هستند. در حالی که دوک اصلی سمت جلو را ماشین می کند، اسپیندل فرعی می تواند به طور همزمان سمت عقب را ماشین کند. در عوض، دو برجک می توانند ویژگی های مختلف یک قسمت را به طور همزمان برش دهند. کل زمان ماشینکاری را می توان تا 50٪ یا حتی بیشتر کاهش داد.

  • 03

    قابلیت ماشینکاری "سطح بعدی": پیچیده ترین هندسه ها را کنترل می کند

    مراکز چرخش آسیاب معمولاً دارای یک محور B (سر ابزار زنده چرخان) هستند که به ابزارها اجازه می‌دهد از هر زاویه به قطعه کار نزدیک شوند. سطوح منحنی پیچیده، دایره‌های غیرعادی، چند ضلعی، سوراخ‌های عمیق، یا کلیدهای جانبی و سوراخ‌های رزوه‌دار - همه چیز را می‌توان در یک حرکت کامل کرد. قطعات معمولی عبارتند از:

انتخاب و برنامه های کاربردی: آیا برای شما مناسب است؟

قطعات از نوع شفت: پیچ های استخوان پزشکی، تیغه های موتور هواپیما، نازل انژکتور سوخت، میل بادامک پیچیده.

قطعات از نوع دیسک/hub: بدنه دریچه های هیدرولیک، دیسک های توربین، پروانه ها، کانکتورهای پیچیده.
